Özel uygulamalar

Özel uygulamalar 1

SISE KAPAGINA EMNİYET ETIKETİ YAPISTIRMA (PNOMATIK) . . .

İslem :
Sise kapaklarına 100 mm x 8mm ebadında etiket yapıstırarak kapagın acılmadıgını gostermek.
Kapak acılması halinde etiket yırtılmaktadır.
Makina SAATTE AZAMİ 3000 sise su siseleyen bir fabrikaya gonderilmistir.

Teknik özellikler :
-80 etiket /dak yapıstırma kapasitesinde denenmistir
-100mm x 8mm etiket aplike edebilmektedir .Etiketler 33 cm capında ruloya sarılmıstır
-Elektronik , step motor teknolojisi ve pnomatik beraber kullanılmıstır
-Konveyor bandın hızına gore ayarlanabilir basma hızı ve pnomatik hız.
-3 metre ara kablosuyla mekanik ve elektronik bolum ayrı olarak monte edilebilir.
(mekanik bolumde sadece 24v DC oldugundan elektrik carpma tehlikesi yoktur )
-Mekanik etiketi yapıstıran  bolum full izoleli oldugundan , ve uretimde
sadece paslanmaz ve aluminyum kullanıldıgından,rutubetin yuksek oldugu yerlerde kullanılabilir

GENEL ÖZELLİKLER

-Aluminyum döküm gövde ve Izole edilmis Endüstriyel gövde yapısı sayesinde toz ve dıs etkenlerden korunaklı

-Mekanik ve elektronik bölümü olarak 2 ayrı parca olarak dizayn edilmistir

-Pnömatik modül ilavesiyle hareketli yapıştırma sistemi takılabilir

-Yüksekliği ayarlanabilen yapıstırma kolu ve etiket yükleme kolu

-Takılabilecek etiket rulosu capı 33 cm

-Etiket boyut ayarı yapılmasına gerek yoktur

-Sensor gecikme fonksiyonu sayesinde ürün sensörünün yerini değiştirmeden, istenilen yere etiketleme yapılabilir.

-LCD ekranda, etiketleme hızı, gibi bilgiler görüntülenebilir

-Etiket rulosu azaldı alarmı , Etiket bitti alarmı

-220 volt AC veya 24VDC calışma voltajı



Özel uygulamalar 2 :

ŞIŞE ÇEVRESİ ETIKET YAPIŞTIRMA .......

İslem :
Şişeyi döndürerek çevresine etiket sarmak .
Şise makinanın üzerine manuel olarak oturtulmakta ve düğmeye basarak cevir komutu verilmektedir . Düğme yerine sensör veya ayak pedalı kullanılabilir
Makina kullanılacak şişe tipine göre dik veya yan olarak kullanılabilir.
Mevcut Teknik özellikler :
-20 etiket /dak yapıstırma kapasitesinde denenmistir
-200mm x 150mm etiket aplike edebilmektedir
-Elektronik , step motor teknolojisi kullanılmıstır
-Operatörün hızına gore ayarlanabilir basma hızı.
-Sadece paslanmaz çelik ve aluminyum kullanılmıştır

BOYUTLAR : 40cm boy x 25 cm en x 25 cm yukseklık (etıket rulo harıc)

GENEL ÖZELLİKLER

Standart ürün olarak portföyümüze katılan Şise etiketleme makinası şu ilave teknik özelliklere sahip olacaktır.
-Yatay ve dikey çalışma
-Otomatik sisteme bağlanabilecek aparatlar
a)konveyor bandı ile gelen küçük şişelere etiket yapıştırma
b)etiket yapışma kontrolu , etiketsiz ürün banttan çıkarılması
c) adet sayma opsiyonu

-Pnömatik modül ilavesiyle hareketli yapıştırma sistemi takılabilir

-Takılabilecek etiket rulosu capı 21cm - 33 cm

-Etiket boyut ayarı yapılmasına gerek yoktur

-Sensor gecikme fonksiyonu sayesinde ürün sensörünün yerini değiştirmeden, istenilen yere etiketleme yapılabilir.

-LCD ekranda, etiketleme hızı, gibi bilgiler görüntülenebilir

-Etiket rulosu azaldı alarmı , Etiket bitti alarmı

-220 volt AC veya 24VDC calışma voltajı



Özel uygulamalar 3 :

KARTON ÜZERİNE YAPIŞKAN ETİKET UYGULAMA.......

İslem :
20cm x 20 cm Karton Etiket üzerine sticker yazmak ve yapıştırmak . Karton daha sonra 2ye katlanarak naylon torbaya zımbalanacak ve parakende magazada çiviye asılacak.

21cm x 22cm ebadında Kartonlar Besleyicinin üzerine istiflenir . Istenilen etiket bilgileri Cab barkod yazıcı ile hazırlandıktan sonra yazdır dugmesine basılır . Sistem basılacak adette kartonu besler ve uzerineetiket yapıştırır . Program olarak Cablabel R23 kullanılmıstır.

Makina kullanılacak karton veya plastik Pcb gibi sert malzeme bazı degisiklikler yapılarak kullanılabilir.
Mevcut Teknik özellikler :
-30 etiket /dak yapıstırma kapasitesinde denenmistir
-Istenen boyda etiket aplike edebilmektedir
-Elektronik , step motor teknolojisi kullanılmıstır
-Operatörün hızına gore ayarlanabilir basma hızı.

-Sadece paslanmaz çelik ve aluminyum kullanılmıştır
-Cab Barkod yazıcı kullanılmıstır


BOYUTLAR : 80cm boy x 35 cm en x 25 cm yukseklık

Besleme ünitesi ( Feeder ) ayrı olarak baska sistemlerde de calıstırılabilir.





ÖZEL UYGULAMALAR 4

İslem :

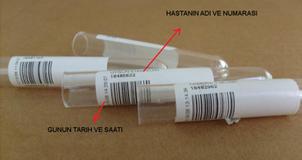

8 MM çapında üzerinde çıkıntıları olan medikal tüplerin etrafına etiket sarma.

-Cihaz tüp besleyici

-Taşıyıcı konveyör

-Etiket yazıcı 600 dpi Cab A+ serisi

-Yuvarlama

-Kontrol ve çıkış

ünitelerinden oluşmaktadır

Tüpler besleyici üniteye üst üste istflenir. Dizici ve bazı düzeltici bölümlerden geçtikten sonra bant üzerine dizilir.

Hassas lazer sensörler vasıtasıyla tüplerin üzerine etiketler yapışır ve bir sonraki etapta da bu etiketler sıvazlanır.

Medikal sektörün hassasiyeti nedeniyle etiketlenen tüpler tek tek sayılır ve istenen rakkamdan fazla cıkarsa sistem durdurulur.

Makina kullanılacak karton veya plastik Pcb gibi sert malzeme bazı degisiklikler yapılarak kullanılabilir.
Mevcut Teknik özellikler :
-4000 etiket /dak yapıstırma kapasitesinde denenmistir
-Istenen boyda etiket aplike edebilmektedir
Etiket makinası olarak 600 dpi çözünürlükte Cab A+ serisi yazıcı kullanılmıştır

-Sadece paslanmaz çelik ve aluminyum kullanılmıştır.

ÖZEL UYGULAMALAR 5,

İslem :
100 mm x 150 mm ebadındaki etiket üzerine bilgi yazıp koli bantlama makinasının çıkışında yapıştırmak

-Etiket yazıcı 300 dpi Cab A+ serisi

-Network üzerinden bilgi aktarma

-Bilgisayarsız çalışma

-Bantlama makinasının hızına uyumlu çalışma

Network üzerinden resim, özel font, database ve etiket bilgileri sistemin 4Gb hafızasına yüklenir. Operatör ciahazın panelinden basacağı etiket bilgilerini secer ve bas

Mevcut Teknik özellikler :

-4000 etiket /dak yapıstırma kapasitesinde denenmistir
-Istenen boyda etiket aplike edebilmektedir
Etiket makinası olarak 600 dpi çözünürlükte Cab A+ serisi yazıcı kullanılmıştır

-Sadece paslanmaz çelik ve aluminyum kullanılmıştır.
